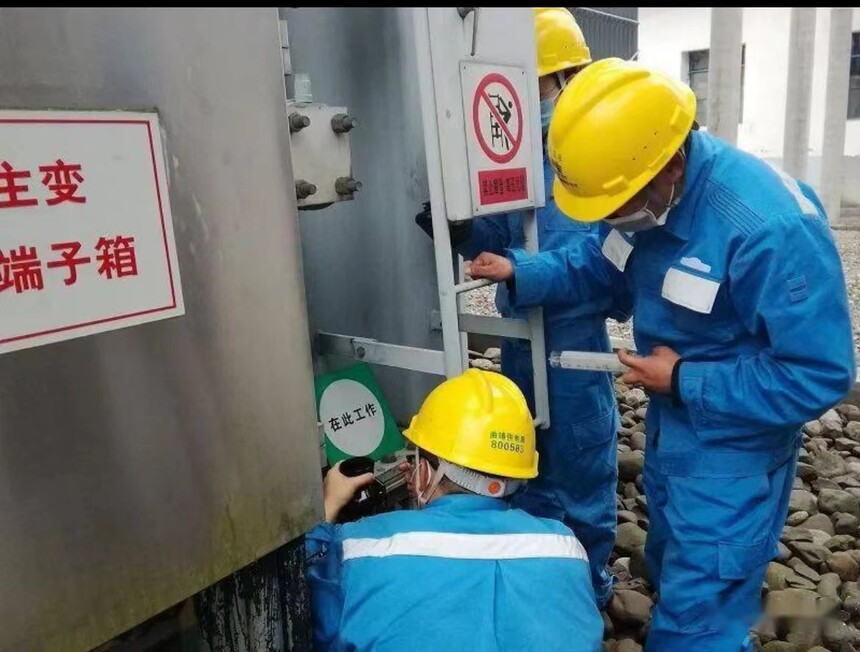

一、取油樣方法：

1、取樣前需要對針管進行凈化處理；

2、卸下取油閥防塵罩，用干凈濾紙或棉布將出油嘴擦干凈；

3、先抽出注射器芯，用油沖洗管和芯；

4、套上取樣工具，擰開封油螺絲，讓油以適當流速流入針管，取40ml量后，用油洗滌并注滿橡膠帽，套后套在注射器端嘴；

5、取樣后要盡快做試驗，從取樣到試驗，不宜超過4天

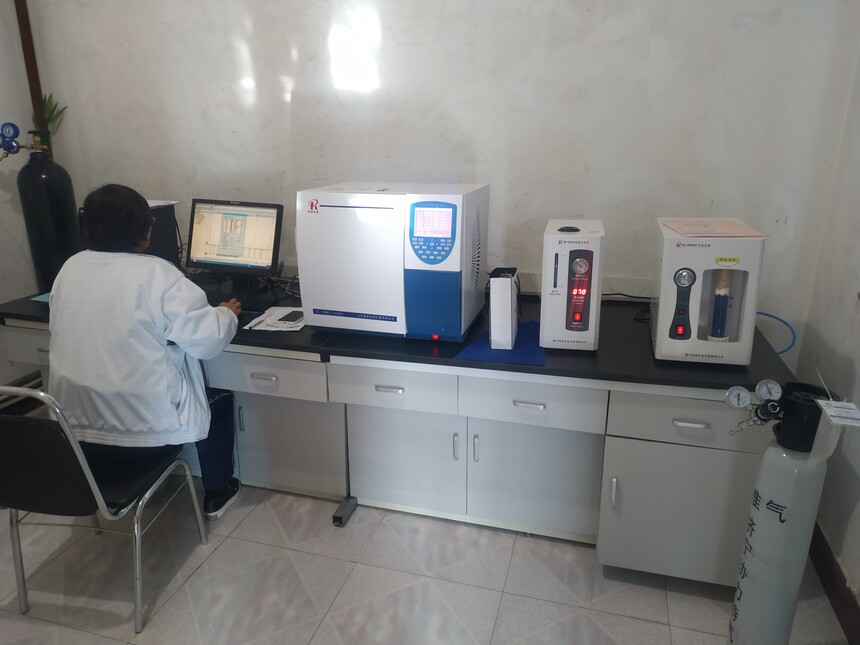

二、開機步驟

1.進入實驗室，打開照明燈，打開窗戶進行通風，打開震蕩儀電源，將震蕩儀預熱至50°C。

2.打開氮?dú)怃撈浚?/span>將氮?dú)鈮毫φ{(diào)至0.4MPa。通氣15分鐘后，依次打開空氣發生器、氫氣發生器。

3、當壓力達到設定值，打開GC-7890變壓器油色譜分析儀電源開關，打開后進行自檢過程。

4、將進樣、柱箱、熱導池、輔助爐、檢測器狀態設置成開啟狀態。（如果要設置溫度參數，點擊所需設置部件按鈕、輸入數值、點擊OK置入即可）

5、溫度到達設定值后，點擊面板上的點火I和點火II按鈕，如有水汽即點火成功;打開熱導橋流開關，約平衡半小時左右。

 6、打開工作站、查看基線，待基線穩定后即可進樣。

三、開始實驗：

1. 采用標準氣體對1ml標樣針進行2~3次沖洗，抽取1ml標樣氣體。操作要點：要保證負壓取氣，采用標定1ml容量的注射器，確保每次取氣量相同。

2. 將1ml標氣從進氣口注入色譜，操作要求快、穩、準。注入標氣后，點擊采集按鈕，等待工作站進行分析，8分鐘后完成標樣標定工作。

3. 取出樣品，記錄注射器編號與樣品編號，防止多樣品實驗室發生混淆。

4. 再次取出樣品注射器，拔下密封膠帽。為避免樣品過少而導致實驗失敗，一般要求取油量在60~100ml，震蕩脫氣樣品只需要保留40ml，將100ml注射器內樣品推出多余的部分，準確調節注射器至40.0ml，立即用橡膠帽將注射器出口密封。

5. 操作過程中盡量排空注射器中氣泡，取5ml玻璃注射器利用色譜儀氮?dú)馊�氣孔進行負壓取氣，用氮?dú)馇逑?/span>1~2次，再準確抽取5.0ml氮?dú)狻：瑲饬康偷氖�油可適當增加注入平衡載氣體積，以平衡后氣箱體積不超過5ml為宜。

6. 將5ml氮?dú)庖?/span>45°角注入裝有40ml絕緣油樣品的注射器中，保持密封膠帽在下。將絕緣油樣品注射器放入恒溫定時震蕩器內的震蕩盤上，注射器放置后，注射器頭部要高于尾部約5°，且注射器出口在下部。啟動振蕩器啟動按鈕，待恒溫箱內為50°C時開始連續震蕩20分鐘，然后在靜止10分鐘完成油中溶解氣體在氣液兩項溶解平衡。

7. 將震蕩好的100ml樣品注射器從震蕩盤取出，并立即將其中的平衡氣體通過雙針頭轉移到5ml或10ml注射器中，靜止2分鐘讀取體積，平衡氣體4.5ml，手動進樣采用1ml玻璃注射器準確抽取樣品氣1ml。我們可以采用輔助定量工具，確保每次進樣量一

致。

8. 將1ml樣品氣體快準穩推入色譜儀進樣孔，點擊采集，等待工作站進行分析，8分鐘后完成樣品分析工作。

9. 待所有樣品被檢測出后即可進下一個樣品。

四、關機步驟：

1、實驗結束后，將進樣、柱箱、熱導池、輔助爐、檢測器狀態設置成關閉狀態，當柱箱溫度降至室溫后，關閉色譜分析儀。

2、關閉空氣發生器并按排水開關數秒，排空發生器內部殘余氣體釋放壓力。關閉氫氣發生器。

3.等待載氣充氣沖洗管道15分鐘后關閉氮?dú)怃撈浚�關閉工作站、分析電腦，關閉震蕩脫氣裝置，并拔下電源，整理實驗臺面，將實驗用具歸到原位，關閉照明后離開實驗室。
